Cara Pemasangan Kabel Front Panel CPU

MiftahBudi14 - Pada artikel ini saya akan menjelaskan bagaimana Cara Memasang Kabel Panel yg benar.Kalian pasti sudah tau apa itu kabel panel? Ya , kabel panel itu ialah kabel-kabel kecil yg bikin pusing ketika kita melihatnya berantakan..

Berikut cara pemasangannya..

 A. Kabel Front Panel

Kabel Front Panel adalah Kabel Panel yg paling penting fungsinya untuk menghidupkan sebuah komputer..

Kalian tau mengapa lampu indikator pada CPU berkedip? kenapa ada sebagian CPU jika ingin dinyalakan menggunakan tombol Reset?

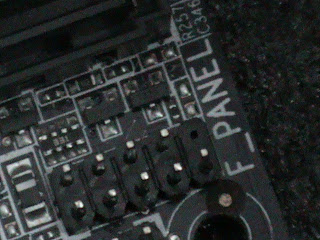

Pada nomor 1 – 3 , port utk kabel HDD LED ( indikator yg biasa berwarna merah di CPU )

Pada nomor 2 – 4 , port utk kabel POWER LED ( indikator yg biasa berwarna kuning di CPU )

Pada nomor 5 – 7 , port utk kabel RESET SW ( tombol reset pada CPU )

Pada nomor 6 – 8 , port utk kabel POWER SW ( tombol On/Off pada CPU )

Pada nomor 9 , tidak terpakai

Pada nomor 10 kosong , tidak ada port ( sebagai patokan )

Pemasangannya kita lihat pada Kabel nya..

Misalnya kita ingin memasang kabel HDD LED , maka pada kabel yg bertuliskan “HDD LED” , tulisan yg berwarna putih harus menghadap keluar. Begitu juga pada pemasangan POWER LED , POWER SW , RESET SW , yg ada tulisan berwarna putih harus menghadap keluar / saling berbalik dengan yang di depannya..

Jika anda menemukan CPU yang tombol Reset dijadikan tombol On , maka pada pemasangan kabel Front Panel ada yg salah..

Terima Kasih..

Sumber = Pict from Google..

Artikel dari pelajaran di sekolah..
